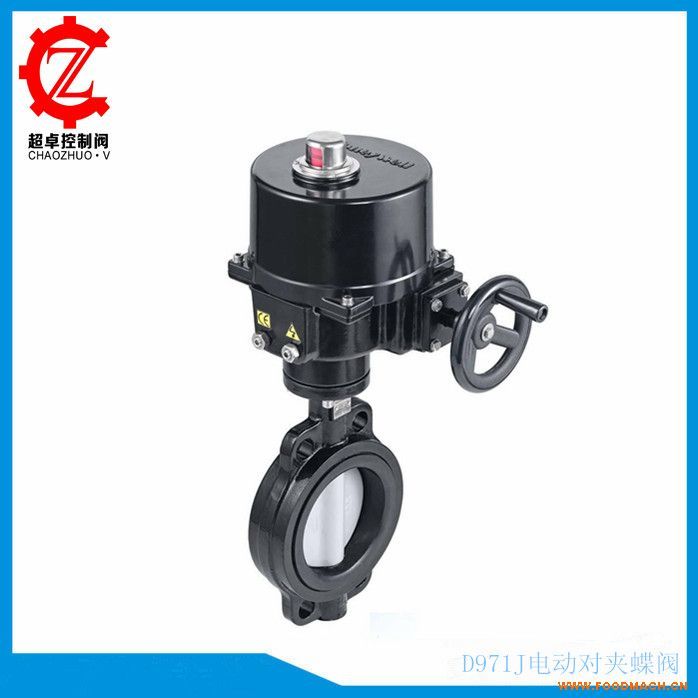

產品名稱：D971J電動對夾蝶閥
產品特點：用途及特點本蝶適用于地下管網供、排水管道上作啟閉或調節介質流置之用，具有耐潮、耐腐蝕、壽命長等特點。采用標準：設計標準：GB/T12238-1989 法蘭連接尺寸： GB/T9113.1-2000; GB/T9113.2-2000 GB/T9115.1-2000; GB/T9115.2-2000 壓力試驗：GB/T13927-1992；JB/T9092-199
D971J電動對夾蝶閥用途及特點：
軟密封蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡造紙等給排水、氣體管道上作調節流量和截滶介質的作用。
其主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換、密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕、使用壽命長等特點。
D971J電動對夾蝶閥采用標準
設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000 GB/T9115.1-2000 JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999
D971J電動對夾蝶閥主要技術參數：
公稱通徑 | DN(mm) | 50~2000 | ||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用介質 | 空氣、水、污水、蒸汽、煤氣、油品等。 | |||
驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
D971J電動對夾蝶閥主要零件的材質：
零件名稱 | 材料 |
閥體 | 各種橡膠、聚四氟 |
蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
密封圈 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
閥桿 | 2Cr13、不銹鋼 |
填料 | O型圈、柔性石墨 |
D971J電動對夾蝶閥材料選用和適用溫度：
材料品種 | 氯丁橡膠 | 丁晴橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 |
代號 | X或J | XA或JA | XB或JB | XC、JC或F | XD或JD | XE或JE |
耐*高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
耐*低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
適用工作溫度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |
D971J電動對夾蝶閥連接尺寸：
公稱通徑 | 結構長度(標準值) | 外形尺寸（參考值） | 連接尺寸(標準值) | |||||||||||
0.6MPa | 1.0MPa | 1.6MPa | ||||||||||||
毫米 | 英寸 | L | H | H0 | A | B | D0 | n-d | D0 | n-d | D0 | n-d | ||
50 | 2 | 43 | 63 | 306 | 180 | 200 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 | ||
65 | 2 1/2 | 46 | 70 | 321 | 180 | 200 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 | ||
80 | 3 | 46 | 83 | 346 | 180 | 200 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 | ||
100 | 4 | 52 | 105 | 387 | 180 | 200 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 | ||
125 | 5 | 56 | 115 | 411 | 180 | 200 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 | ||
150 | 6 | 56 | 137 | 447 | 270 | 280 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 | ||
200 | 8 | 60 | 164 | 572 | 270 | 280 | 280 | 8-18 | 295 | 8-22 | 295 | 12-22 | ||
250 | 10 | 68 | 206 | 646 | 270 | 280 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 | ||
300 | 12 | 78 | 230 | 738 | 380 | 420 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 | ||
350 | 14 | 78 | 248 | 761 | 380 | 420 | 445 | 12-22 | 460 | 16-22 | 470 | 16-26 | ||
400 | 16 | 102 | 289 | 877 | 450 | 470 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 | ||
450 | 18 | 114 | 320 | 938 | 480 | 490 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 | ||
500 | 20 | 127 | 343 | 993 | 480 | 490 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 | ||
600 | 24 | 154 | 413 | 1131 | 480 | 490 | 405 | 20-26 | 725 | 20-30 | 770 | 20-36 | ||
700 | 28 | 165 | 478 | 1476 | 640 | 660 | 810 | 24-26 | 840 | 24-30 | 840 | 24-36 | ||
800 | 32 | 190 | 525 | 1533 | 640 | 660 | 320 | 24-30 | 950 | 24-33 | 950 | 24-39 | ||
900 | 36 | 203 | 585 | 1655 | 750 | 860 | 1020 | 24-30 | 1050 | 28-33 | 1050 | 28-39 | ||
1000 | 40 | 216 | 640 | 1765 | 850 | 900 | 1120 | 28-30 | 1160 | 28-36 | 1170 | 28-42 | ||
1200 | 48 | 254 | 755 | 1995 | 850 | 900 | 1340 | 32-33 | 1380 | 32-39 | 1390 | 32-48 | ||
1400 | 56 | 279 | 910 | 2310 | 1000 | 925 | 1560 | 36-36 | 1590 | 36-42 | 1590 | 36-48 | ||
1600 | 64 | 318 | 1030 | 2595 | 1000 | 925 | 1760 | 40-36 | 1820 | 40-48 | 1820 | 40-56 | ||
1800 | 72 | 356 | 1140 | 2810 | 1100 | 980 | 1970 | 44-39 | 2020 | 44-48 | 2020 | 44-56 | ||
2000 | 80 | 406 | 1250 | 3100 | 1100 | 980 | 2180 | 48-42 | 2230 | 48-48 | 2230 | 48-62 | ||
