電動調節球閥構造簡略，只由少數幾個零件組成，資料耗用省；體積小、重量輕、安裝尺寸小，驅動力矩小， 壓力調節閥，操作簡便、敏捷，只需旋轉90°即可快速啟閉；并且還同時具有良好的流量調節功效和封閉密封特性，在大中口徑、中低壓力的應用范疇，電動調節球閥是主導的閥門情勢。電動調節球閥處于完整開啟地位時，蝶板厚度是介質流經閥體時*的阻力，因此通過該閥門所發生的壓力降很小，故具有較好的流量把持特征。電動調節球閥有彈密封和金屬的密封兩種密封型式。
電動調節球閥 概述

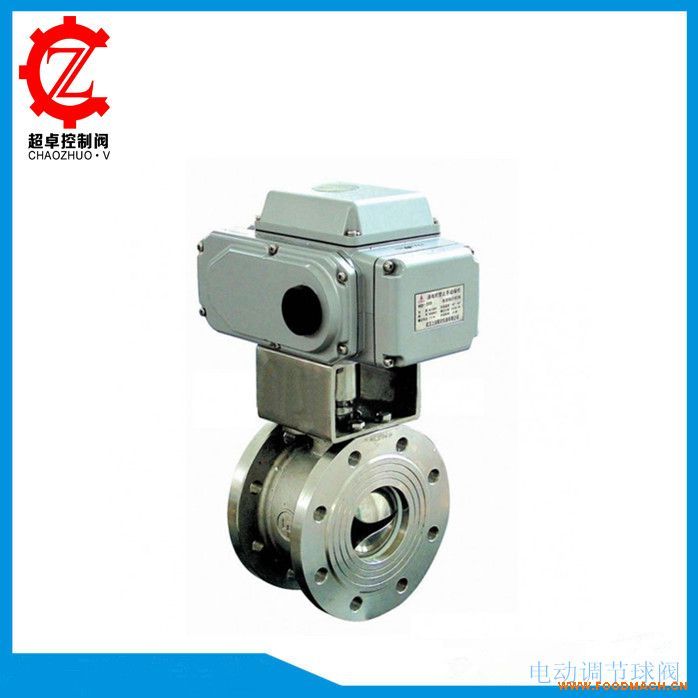

Q941F電動調節球閥是由調節型電動執行器及球閥組成，適用于兩位調節、切斷的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構。
電動調節球閥 執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
電動調節球閥 主要技術指標
控制精度：0.1%-3.0%(通過U4參數可調)
可接電動執行器反饋信號：電位器500Ω-10KΩ
可接收外部控制信號（DC）：4-20mA(1-5V、0-10V、開關量等出廠前定制)
輸入阻抗：250Ω；
通過修改U1參數可設定：①DRTA/正動作，RVSA/逆動作模態②輸入信號中斷時“中斷”模態—OPEN（開）、STOP（停）、SHUT（閉）
可選：①可控硅輸出（AC，600V，2*）②繼電器輸出（AC，250V，10A）◆定貨時指明
輸出執行器位置信號：低漂移輸出4-20mADC對應執行器全閉至全開，信號完全與輸入隔離（光電隔離），輸出負載≤500Ω
環境溫度：0-70℃，濕度：35-85%
有超溫保護功能：定位器殼內溫度≥70℃時，定位器停止對執行器的開閉控制
可通過按鍵自由標定輸入信號所對應執行器的動作區間（一般標定為電動執行器全閉、全開位置）
電動調節球閥 技術參數
試驗壓力 （Mpa） urn:schemas-microsoft-com:office:office" /> | 公稱壓力（Mpa） | 壓力級（class） | JIS(Mpa) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
氣密試驗 | 0.5～0.7 | |||||||||
2產品特點
1、具有彈性負荷壓力輔助密封座保證閥座與球芯自努至終的緊密接觸
2、具有整體式的閥體結構，不存在產生潛在泄漏的可能
3、具有等百分比特性，有很寬的控制范圍和特別穩定的控制過程，可廣泛用應于多種工藝流程中
4、閥桿和球芯采用漸開線花鍵連接，當齒廓受載時，齒上有徑向力能起自動定心作用，且各齒受力均勻使之強度高、壽命長[1]
電動調節球閥訂貨須知：
一、①電動調節球閥產品名稱與型號②電動調節球閥口徑③電動調節球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的ZDSP電動單座調節閥型號，請按電動調節球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門*為您審核把關。
