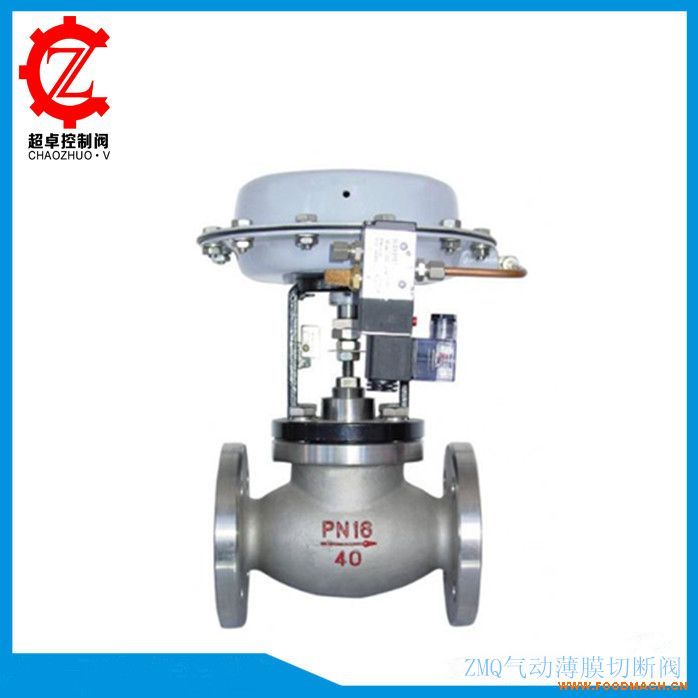

ZMQ型氣動薄膜切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和運程控制系統中。
閥體結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、46四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或VI級。流量特性為快開。
產品特點：
切斷閥采用多彈簧執行機構與調節機構用三根立相連，整個高度可減小約30％，重量可減輕約30％。
閥體按流體力學原理設計成等截面低流阻流道，額定流量系統數增大30％。
閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
平衡型閥內件，提高了切斷閥的許用壓差。
波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
活塞式執行機構，操作力大，使用壓差大。
零件材料：
閥體、密封套筒：HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti
閥芯、閥座：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金
套筒、閥塞：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金
填料：聚四氟乙烯，柔性石墨
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
閥芯、閥塞（軟質件）：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti
技術參數：
公稱通徑DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||
額定流量系數（KV） | 單座、雙座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | ||||
套筒 |
| 11 | 20 | 30 | 48 | 75 | 120 | 180 | 300 | 480 | 760 | ||||||
公稱通徑（MPa） | 1.0 1.6 4.0 6.4 | ||||||||||||||||
額定行程 | 8 | 12 | 20 | 25 | 40 | 50 | |||||||||||
有效面積（C㎡） | ZMQ型 | 100 | 200 | 400 | 600 | 1000 | |||||||||||
ZSQ型 | 100 | 125 | 160 | 250 | |||||||||||||
允許泄漏量 | 硬密封1/h | 一般：10ˉ4×閥額定容量；嚴密型：?jiǎn)巍㈦p座：1.2×10ˉ7,套筒5×10ˉ6×閥客定容量 | |||||||||||||||
軟密封 | VI級 | ||||||||||||||||
允許壓差 （MPa） | ZMAQ正作用 | 6.4 | 5.09 | 2.91 | 1.85 | 2.18 | 1.33 | 1.52 | 0.99 | 0.62 | 0.60 | 0.69 | 0.39 |
| |||
ZMBQ反作用 | 6.4 | 6.4 | 3.88 | 2.47 | 0.91 | 1.77 | 2.03 | 1.32 | 0.83 | 0.80 | 0.92 | 0.52 |
| ||||
ZSQ | 6.4 | 6.1 | 3.5 | 2.3 | 3.0 | 1.9 | 1.9 | 1.5 | 0.93 | 0.84 | 0.65 | 0.47 |
| ||||
ZMQ | 公稱壓力 | ||||||||||||||||
ZMQ | 0或250 | ||||||||||||||||
ZMQ | 0或400～600 | ||||||||||||||||
1） 本產品性能和指標貫徹GB/T4213-92;
2） 表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變；
3） 表允許值為使用標準缸值，可配用不同的氣缸提高允許壓差。
連接標準：法蘭標準：鑄鐵法蘭按BG4216-84
鑄鐵法蘭按BG9113-88、JB/T79-94
法半密封面型式：PN10、PN16為凸面；
PN10、PN16為凹凸面、閥體為凹面。
結構長度：BG12221-98。
執行機構氣信號接號：內螺紋M10×1。
* 閥體法法及法蘭端面距離可以按用戶指定的標準制造。如：ANS、IJIS、DIN等標準。
ZMQ氣動薄膜切斷閥訂貨須知：
一、①ZMQ氣動薄膜切斷閥產品名稱與型號②ZMQ氣動薄膜切斷閥口徑③ZMQ氣動薄膜切斷閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的ZMQ氣動薄膜切斷閥型號，請按ZMQ氣動薄膜切斷閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門*為您審核把關。
