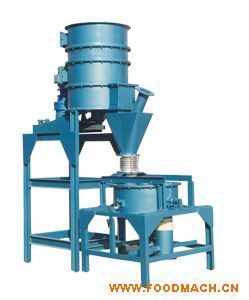

水泥粉轉子秤計量系統
主要由喂料設備(粉體給料機或螺旋喂料機)、轉子秤、控制系統組成
主要技術指標：
1、系統動態累計誤差：1%
2、控制精度：1%
3、喂料能力：3-300m3/h
4、適用物料：水泥粉、粉煤灰、礦粉和水泥粉等粉體物料
水泥粉轉子秤工作原理：
采用測力和測速相結合的原理設計。稱體由圓盤、轉子、傳動機構、支點、稱重傳感器、測速傳感器、稱架、進出料口等組成。一對支點設置在圓盤的中心線上，稱重傳感器設置在兩支點連線的垂直平分線上，測速傳感器設置在主動電機軸的尾端，支點如同天平刀口，未下料時，調節平衡裝置，使圓盤相對于支點處于平衡狀態。轉子由一系列葉片組成，葉片與圓盤壁圍成一格一格的旋轉空間，當下料時，物料從進料口進入這些空間，并隨著轉子的轉動到達出料口排出。此時相對于支點，圓盤里一半有物料，一半沒有物料，使圓盤的兩個半圓相對于支點失去平衡，稱重傳感器受力，這個力與圓盤內物料的重量成正比。
轉子秤技術特點：
* 物料由轉子均勻地分格推動，料流速度與轉子速度同步，因此便于料流控制。
* 物料從支點軸線兩側進入圓盤稱體，其沖擊力將同時產生對稱力矩，相互抵消，不影響稱體平衡；另外，即使某種原因沖擊力有偏移，由于該力在支點附近，所產生的力矩也很小。
* 若氣體伴隨物料從進料口（正壓）進入稱內（或出料系統正壓有風從出料口頂入稱內），氣體都將沿支點軸線兩側同時對稱地到達出料口（或進料口），由于氣體產生的附加力矩對稱，互相抵消，所以也不影響稱體平衡；即使不能抵消，因在支點附近，所產生的力矩很小，影響也很小。同理，進、出料口如遇負壓情況與上述相同。
* 若轉子葉片上積附物料，當轉子轉動一整圈后，其附加力矩也因對稱作用而互相抵消，使稱體動態零點不發生變化，有動態零點“自動補償”的功能。
轉子秤主要部件：
速度傳感器： 德國TURCK公司，BI2-M12-AN6X
高精度稱重傳感器 ： 德國HBM ，型號Z6FDI
ICS-S7/Z控制系統
控制部分硬件平臺采用德國SIEMENS公司生產的S7系列PLC，顯示部分采用該公司生產的5.7寸觸摸屏顯示，具有停電保持數據功能，具有自動校準、線性修正、參數修改、自動故障診斷等功能外，還具有超調小、響應快、抗擾強、自穩定性好、通訊接口齊全等特點。同時系統帶有自動實物、掛碼標定功能，操作直觀簡便，可靠性高。
