帶旋轉螺母的三通 JIC 式轉換接頭
SGV-JIC，F(xiàn)/M 系列
金屬件
鋼質，不含六價鉻的鋅鎳鍍層 =C6F
如需訂購不銹鋼材質 V2A (1.4305)請將訂貨代號中的
C6F替換為 V2A
如需訂購不銹鋼材質 V4A (1.4571)請將訂貨代號中的
C6F替換為V4A
更多相關信息請垂詢我司。
接口螺紋 外形尺寸 訂貨代號
(mm/in)
SGV-7/16UNF-04
JIC1/4-F/M-C6F
SGV-7/16UNF-06
JIC3/8-F/M-C6F
SGV-7/16UNF-08
JIC1/2-F/M-C6F
SGV-7/16UNF-12
JIC3/4-F/M-C6F
SGV-7/16UNF-16

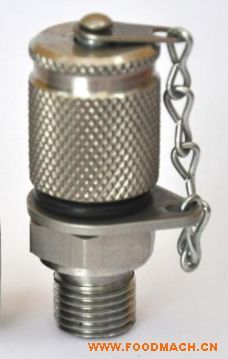

ORFS 螺紋接口測壓接頭
SMK20 系列
口螺紋 外形尺寸 訂貨代號
(mm/in) NBR密封 FPM*密封
SMK20-04-ORFS-P-C6F
SMK20-04-ORFS-V-C6F
SMK20-06-ORFS-P-C6F
SMK20-06-ORFS-V-C6F
SMK20-08-ORFS-P-C6F
SMK20-08-ORFS-V-C6F
壓力表接頭螺紋尺寸：公制螺紋:Ma*b 英制螺紋:G*，美制螺紋 *″NPT
NPT螺紋，PT螺紋，G螺都是管螺紋。他們和公制螺紋的區別如下
NPT 是 National （American） Pipe Thread 的縮寫，屬于美國標準的 60 度錐管螺紋，用于北美地區．
guo家標準可查閱 GB/T12716-1991
PT 是 Pipe Thread 的縮寫，是 55 度密封圓錐管螺紋，屬惠氏螺紋家族，多用于歐洲及英聯邦guo家．常用于
水及mei氣管行業，錐度規定為1:16．guo家標準可查閱 GB/T7306-2000
G 是 55 度非螺紋密封管螺紋，屬惠氏螺紋家族．標記為 G 代表圓柱螺紋．guo家標準可查閱 GB/T7307-2001
另外螺紋中的1/4、1/2、1/8 標記是指螺紋尺寸的直徑，單位是英吋．行內人通常用分來稱呼螺紋尺寸，一吋
等于８分，1/4 吋就是２分，如此類推．G 就是管螺紋的統稱（Guan）55，60度的劃分屬于功能xing的，俗稱
管圓。即螺紋由一圓柱面加工而成。
ZG俗稱管錐，即螺紋由一圓錐面加工而成，一般的水管接頭都是這樣的，國標標注為Rc
公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示，這是它們zui大的區別，
公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋60度。
公制螺紋用公制單位， 美英制螺紋用英制單位。
管螺紋主要用來進行管道的連接，其內外螺紋的配合緊密，有直管與錐管兩種。公稱直徑是指所連接的管道直
徑，顯然螺紋直徑比公稱直徑大。
1/4，1/2，1/8是英制螺紋的公稱直徑，單位是英寸
