碳酸飲料直線式高速包裝機，易拉罐熱收縮包裝機，直線式膜包機是基于包裝薄膜受熱收縮的特性，利用光電開關傳感器在線檢測，采集信號由PLC（可編程控制器）程序集中控制處理，采用輸送帶連續式進瓶，夾瓶，放瓶，連續推桿推瓶裹膜，加熱切刀封切成包，加熱通道收縮冷風冷卻定型等機構來完成整個全過程。
一、設備型號：HG-1200
二、設備型材：優質碳素鋼為主，部分采用不銹鋼。
三、包裝流程：
后輸送→前輸送→分包機構→撥桿機構→套膜封口→收縮→冷卻→存儲

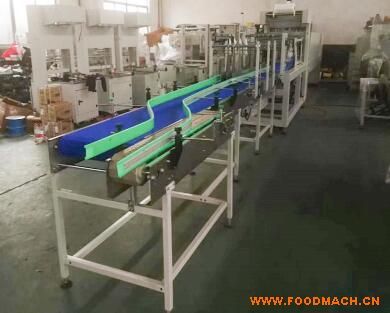

1、后輸送：后輸送連接生產線，包裝物進入后輸送槽，輸送槽上設有可調節的護欄。
2、前輸送：包裝物通過前輸送將整列好的包裝物送入分包機構。
3、分包機構：該機構按設定要求分包，結構新穎，分包準確，效率高。
4、撥桿輸送：在運行中將包裝物整形，并將包裝物送過封切線。
5、套膜封口：送過封切線的包裝物被設置在上方的壓料裝置壓住，以防傾倒。自動完成套膜、封口。
6、收縮：完成套膜后包裝物進入收縮爐進行收縮。
7、冷卻：包裝物完成收縮后經設置在機尾端的冷卻裝置冷卻。
8、存儲：進入輔助架等待垛碼。
四、設備結構與特點：
1、套膜封口機采用熱封熱切的先進結構，封口牢固，邊緣整齊，縫合性能好。這種結構耗電量小，封口牢固，均勻美觀。
2、封切主體采用汽缸推動，兩端帶有導柱，可保證封口切膜的平穩性及可靠性。
3、特殊的保護功能，當封切處有障礙物時，設備即被保護，同時報警，防止包裝物被損壞。
4、輸送槽采用塑鋼鏈網形式，長期使用不變形，輸送穩定。
5、分包機構，分包*、平穩，調節方便。
6、發熱部分采用優質不銹鋼發熱帶散熱片，其熱能發散穩定、均勻，使用壽命長。
7、設置PID溫控儀，其溫控*又節能。
8、收縮機采用熱風導流循環系統，氣流可調，熱能自然回收，特殊的爐膽結構既達到良好的包裝效果，又能起到節能作用。確保高速包裝良好收縮效果及穩定。
9、特殊的保溫結構，既能起到節能的效果，又確保工人操作的安全。
10、設備通過自動化控制系統，生產過程穩定可靠，能適應長時間工作不停機。
五、主要電器配件：
1、選用通用性*組件，統一規格，可隨機互換。
2、采用PLC可編程控制系統，保證包裝流程控制的準確性和穩定性。
3、收縮機采用中德合資貝德電機，輸送速度變頻可調，達到良好的包裝效果。
4、觸摸屏控制，使設備動作控制進入高精密智能化狀態。各動作都受到監控，各種報警，PC狀態都在觸摸屏上顯示，使設備運行更加安全可靠，可以單步動作，便于調試和維護。設備設置有自動報警裝置，進一步提高設備的安全性和可靠性。
5、氣動元件采用亞德克品牌。
六、技術參數：
1、適應電源：50Hz/380V，三相五線制。
2、功率：約28KW。
3、工作氣壓：干燥空氣不低于0.6MPa，耗氣量：25m3/H。
4、包裝形式：兩面封兩端開口。
5、包裝速度：15-20包/分鐘。(500ml4*6，1500ml 2*3)
6、適用瓶子材料：玻璃瓶、易拉罐、PET瓶及耐溫度200℃的其它材料。
7、適用 瓶徑：Φ60-90Φmm，高度≤330mm。
8、包裝材料：PE熱收縮膜 厚度：0.03-0.10mm*大膜寬600mm
9、整 機 重 量：1.5噸
10、整套設備尺寸：13200×1100×2000mm
11、設備防護達到規范要求。
