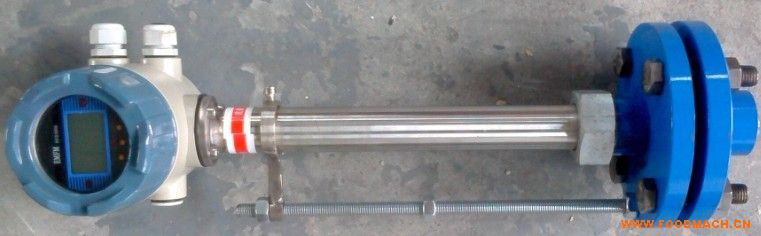

一、插入式電磁流量計概述： BY-LDE型插入式電磁流量計由插入式電磁流量計傳感器和插入式電磁流量計轉換器配套組成，用來測量管道內各種導電液體的體積流量。插入式電磁流量計與管道通過安裝底座、球閥和壓緊螺母、定位螺釘連接。傳感器測量分測量管型和平面電極型兩種結構型式。測量管型傳感器適于測量清潔介質；平面電極型適于測量介質中含有其它雜質的液體流量測量。
插入式電磁流量計有一體式和分體式之分，可廣泛用來測量自來水、鋼鐵、石油、化工、電力、工業、水利、水政水資源等部門的導電流體的流量，亦可測量酸、堿、鹽等腐蝕性導電液體。
二 、插入式電磁流量計特點：
- 測量可靠、抗干擾能力強
- 體積小、重量輕、安裝方便、維護量小
- 耐腐蝕全不銹鋼材質、ABS全模具生產探頭
- 結構簡單、牢固、無活動部件、使用壽命長
- 數字通訊輸出：RS485、RS232、HART、Modbus
- 能夠在不斷流的情況下進行安裝、拆卸，為用戶的檢修帶來了方便
- 流量計不僅有4-20mA電流信號輸出，同時還有1-2000HZ頻率輸出
- 較一般電磁流量計的制造成本和安裝費用低，特別適合大中口徑管道流量測量
- 測量范圍大，測量不受溫度、密度、壓力、粘度、導電率等變化的影響，壓力損失為零
- 采用先進的加工工藝，固態封裝、耐震動、壽命長等特點，使儀表具有良好的測量精度和穩定性
三、插入式電磁流量計主要技術性能指標：
- 介質溫度：0-160℃
- 耗電功率：＜20VA
- 測量精度：0.5-1.0級
- 工作壓力：＜1.6MPa
- 連接方式：法蘭連接、螺紋連接
- 流速測量范圍：（0.05-10）m/s
- 測量管道直徑：DN（150-6000）mm
四、插入式電磁流量計安裝要求如下：
1. 安裝環境：
1.1 應盡量遠離具有強電磁場的設備，
1.2 安裝場所不應有強烈震動，管道固定牢靠。環境溫度變化不大。
1.3 安裝位置應便于安裝和維護。
2. 安裝位置的選擇
2.1 安裝位置必須保證管道內始終充滿被測流體。
2.2 傳感器安裝管道上游側直管段長度大于8D，下游側直管段
長度不小于5D。
3. 安裝底座的焊接
3.1 被測管道上的開孔大于底座￠51管，底座￠51管插入被測管道
的開孔處深度為兩邊焊口平，如圖；
3.2 采用不銹鋼焊條平焊，焊后保證法蘭面與管軸線平行，
4. 傳感器的安裝
4.1 清理被測管安裝底座的焊渣和毛刺。
4.2 將DN50球閥安裝到安裝底座上，注意球閥的長空腔向上，
檢查球閥開關正常。
4.3 將壓緊螺紋座套件安裝到球閥上，松開定位螺桿與壓緊螺母，
將傳感器插入桿通過球閥插入被測管道。
4.4 傳感器插入深度為延出底座外3mm，符合要求后，上緊定位
螺桿與壓緊螺母。同時注意傳感器方向標志與流體流向一致。
5. 調整與使用
5.1 按說明書要求與轉換器標計接好電源及其它連線，上電后檢查
儀表顯示，確認被測管中充滿流體且流量為零時、查看儀表
顯示應為零。
5.2 被測管中流體流動且穩定后，查看儀表顯示，這時轉動傳感器
方向使顯示值*大，鎖緊定位螺桿與壓緊螺母，
